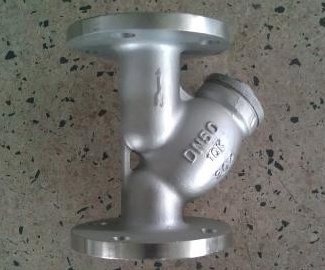

一、日標Y型過濾器產品概述
GL41H日標Y型過濾器是管道輸送介質不可缺少的一種裝置，通常安裝在設備的進口端或閥門的前端，用來消除介質中的雜質，以保護閥門及設備的正常使用。工奧牌日標Y型過濾器具有結構先進、阻力小、排污方便等特點。適用于水、油品、蒸汽等介質?？砂从脩粢笾谱鳛V網，其外型結構采用Y型，內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等諸多領域。
二、日標Y型過濾器主要性能規范表
|
工作壓力 |
10K |
|
試驗壓力 |
21kg/cm2 |
|
密封試驗 |
15.4kg/cm2 |
|
法蘭標準 |
JIS B2212 |
|
公稱通徑 |
IN1-24'' |
|
使用壓力 |
5-63K |
|
濾網選擇 |
水18-30目/cm2、氣40-100目/cm2、油100-300目/cm2 |
三、日標Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
碳鋼、不銹鋼 |
|
2 |
濾網 |
304 |
|
3 |
墊片 |
304+金屬石墨 |
|
4 |
閥蓋 |
碳鋼、不銹鋼 |
|
5 |
螺栓 |
B7、B8、B |
|
6 |
螺母 |
2H、8 |
四、日標Y型過濾器主要外型尺寸表
|
公稱壓力 |
公稱通徑 |
L |
H |
D |
|
10K |
50 |
250 |
168 |
155 |
|
65 |
285 |
185 |
175 |
|
|
80 |
315 |
200 |
185 |
|
|
100 |
370 |
255 |
210 |
|
|
125 |
420 |
295 |
250 |
|
|
150 |
490 |
345 |
280 |
|
|
200 |
570 |
425 |
330 |
|
|
250 |
680 |
515 |
400 |
|
|
300 |
800 |
600 |
445 |
歡迎廣大客戶來我廠參觀指導，更多過濾器產品請來電咨詢我們公司，我們將及時有效的為您提供服務，我們的客服熱線：0577-57781012，也可直接瀏覽我公司網站：http://www.topccd.cn，查看更多Y型過濾器產品信息！
